Wenzhou Kinee Electrical Co., Ltd. este unul dintre cei mai de încredere producători și furnizori de întreruptoare termomagnetice de protecție a motorului din China. Vă urăm cu căldură bun venit la întrerupătorul de circuit termomagnetic de protecție a motorului de vânzare aici din fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.
Introducere de produs

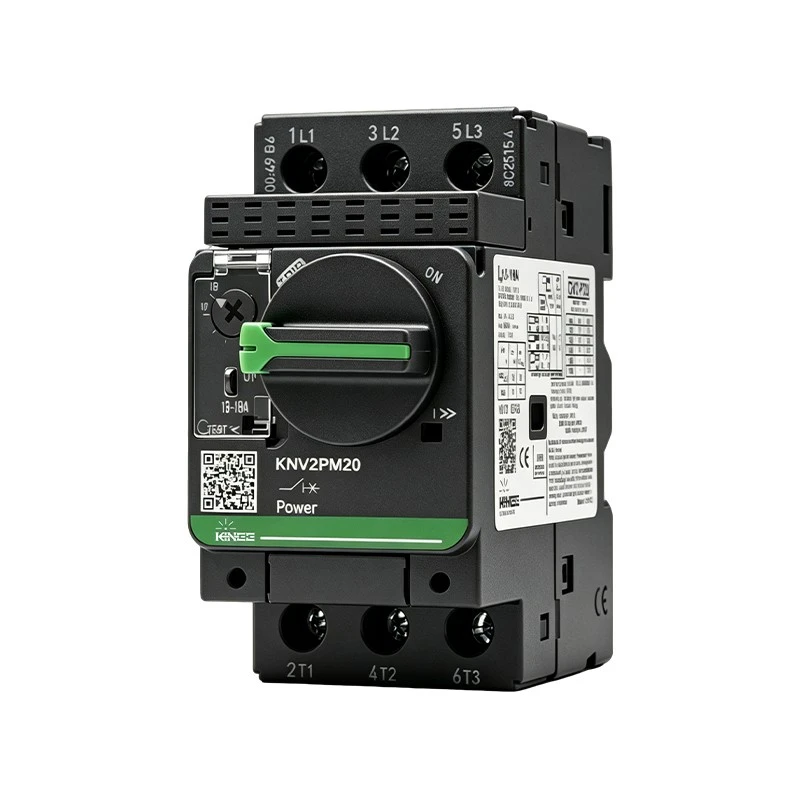

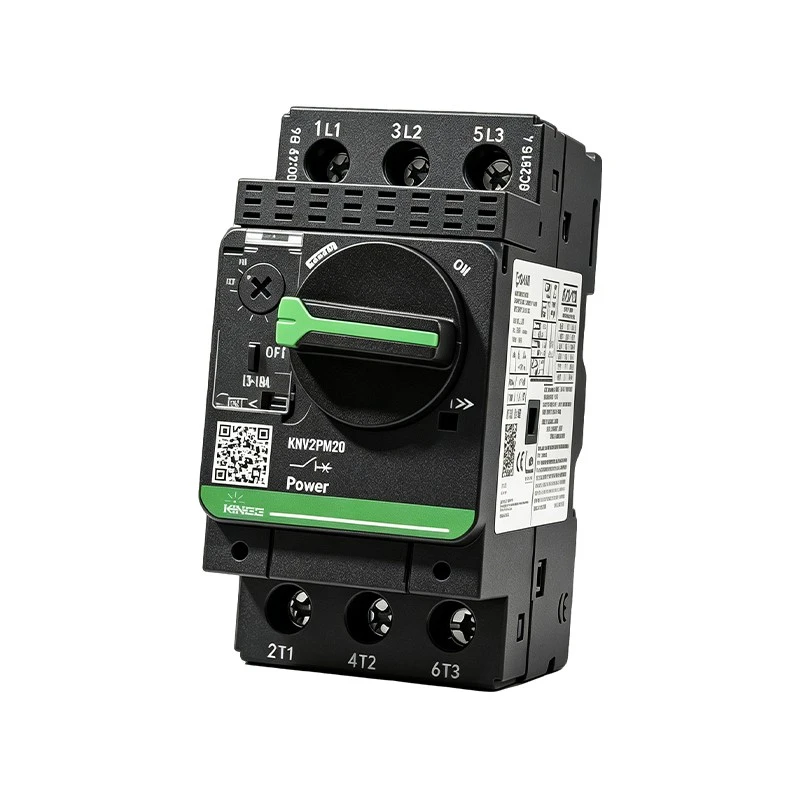

Întrerupătorul rotativ de protecție a motorului termomagnetic din seria KNV2P este conceput special pentru motoare electrice și este utilizat în circuite AC 50/60Hz cu o tensiune nominală mai mică sau egală cu 690V.
Acest întrerupător termomagnetic de protecție a motorului oferă protecție la suprasarcină, scurtcircuit și pierderi de fază, cu un interval de curent de setare de la 0,1 A la 32 A. Ca întrerupător termomagnetic de protecție a motorului, este potrivit pentru pornirea și protecția motoarelor asincrone trifazate, a motoarelor industriale, cum ar fi pompele de apă, ventilatoarele și mașinile-unelte, prevenind declanșarea falsă din cauza curentului de pornire de 5-7 ori mai mare.

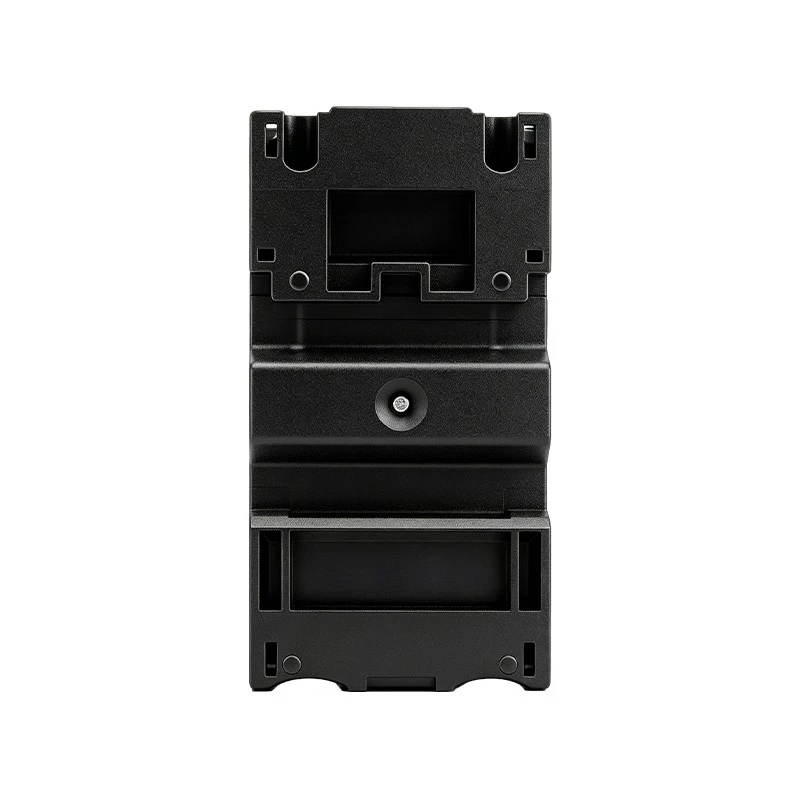

Acest întrerupător termomagnetic de protecție a motorului acceptă, de asemenea, montarea pe șină DIN și are funcționare manuală pornit/oprit și indicare a declanșării defecțiunii.
Parametrii tehnici
|
Parametru |
Standard |
Unitate |
Valoare |
|
Model |
KNV2P |
||
|
Categoria de utilizare |
IEC947-2 |
A |
|
|
IEC947-4-1 |
AC-3 |
||
|
Tensiune nominală de funcționare (Ue) |
IEC947-2 |
V |
690 |
|
Tensiune nominală de izolație (Ui) |
IEC947-2 |
V |
690 |
|
Frecvența operațională nominală |
IEC947-2 |
Hz |
50/60 |
|
Tensiune nominală de rezistență la impuls (Uimp) |
IEC947-2 |
kV |
6 |
|
Putere disipată totală pe pol |
W |
2.5 |
|
|
Durata de viata mecanica (CO: Inchidere/Deschidere) |
C.O. |
100000 |
|
|
Durata de viață electrică a sarcinilor din clasa AC-3 |
440V in/2 |
C.O. |
100000 |
|
440V in |
C.O. |
- |
|
|
Nivel de sarcină (rată maximă de funcționare) |
C.O./h |
25 |
|
|
Max. Curent termic convențional |
IEC947-4-1 |
A |
0.16...32 |
|
Sarcina nominală |
IEC947-4-1 |
Sarcina continua |
Tabel de selecție pentru întrerupătoare pentru protecția motorului
|
Tip |
Puterea nominală standard a motoarelor trifazate de 50/60 Hz din categoria AC-3 |
Interval de reglare |
|||||
|
220V |
380V |
415V |
440V |
500V |
660V |
||
|
kW |
kW |
kW |
kW |
kW |
kW |
||
|
KNV2PM01/RS01 |
- |
- |
- |
- |
- |
- |
0.1-0.16 |
|
KNV2PM02/RS02 |
- |
- |
- |
- |
- |
- |
0.16-0.25 |
|
KNV2PM03/RS03 |
- |
- |
- |
- |
- |
- |
0.25-0.4 |
|
KNV2PM04/RS04 |
- |
- |
- |
- |
- |
0.37 |
0.4-0.63 |
|
KNV2PM05/RS05 |
- |
- |
- |
0.37 |
0.37 |
0.55 |
0.63-1 |
|
KNV2PM06/RS06 |
- |
0.37 |
- |
0.55 |
0.75 |
1.1 |
1.1-1.6 |
|
KNV2PM07/RS07 |
0.37 |
0.75 |
0.75 |
1.1 |
1.1 |
1.5 |
1.6-2.5 |
|
KNV2PM08/RS08 |
0.75 |
1.5 |
1.5 |
1.5 |
2.2 |
3 |
2.5-4 |
|
KNV2PM10/RS10 |
1.1 |
2.5 |
2.2 |
3 |
3.7 |
4 |
4-6.3 |
|
KNV2PM14/RS14 |
2.2 |
4 |
4 |
4 |
5.5 |
7.5 |
6-10 |
|
KNV2PM16/RS16 |
3 |
5.5 |
5.5 |
7.5 |
7.5 |
9 |
9-14 |
|
KNV2PM20/RS20 |
4 |
7.5 |
9 |
9 |
9 |
11 |
13-18 |
|
KNV2PM21/RS21 |
5.5 |
11 |
11 |
11 |
11 |
15 |
17-23 |
|
KNV2PM22/RS22 |
5.5 |
11 |
11 |
11 |
15 |
18.5 |
20-25 |
|
KNV2PM32/RS32 |
7.5 |
15 |
15 |
15 |
18.5 |
26 |
24-32 |
|
KNV3M06 |
- |
0.37 |
- |
0.55 |
0.75 |
1.1 |
1.1-1.6 |
|
KNV3M07 |
0.37 |
0.75 |
1.1 |
1.1 |
1.1 |
1.5 |
1.6-2.5 |
|
KNV3M08 |
0.75 |
1.5 |
1.5 |
1.5 |
2.2 |
3 |
2.5-4 |
|
KNV3M10 |
1.1 |
2.2 |
2.2 |
3 |
3.7 |
4 |
4-6 |
|
KNV3M14 |
2.2 |
4 |
4 |
4 |
5.5 |
7.5 |
6-10 |
|
KNV3M20 |
4 |
7.5 |
7.5 |
7.5 |
10 |
11 |
10-16 |
|
KNV3M25 |
5.5 |
11 |
11 |
11 |
15 |
18.5 |
16-25 |
|
KNV3M40 |
11 |
18.5 |
18.5 |
22 |
25 |
33 |
15-40 |
|
KNV3M63 |
15 |
30 |
33 |
33 |
40 |
55 |
40-63 |
|
KNV3M80 |
22 |
40 |
45 |
45 |
55 |
63 |
56-80 |
