Wenzhou Kinee Electrical Co., Ltd. este unul dintre cei mai de încredere producători și furnizori de contactoare electrice de curent alternativ, tot-bobine de cupru din China. Vă urăm cu căldură bun venit la bobina de cupru, contactoare electrice de ca, toate-de vânzare aici, din fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.
Introducere de produs

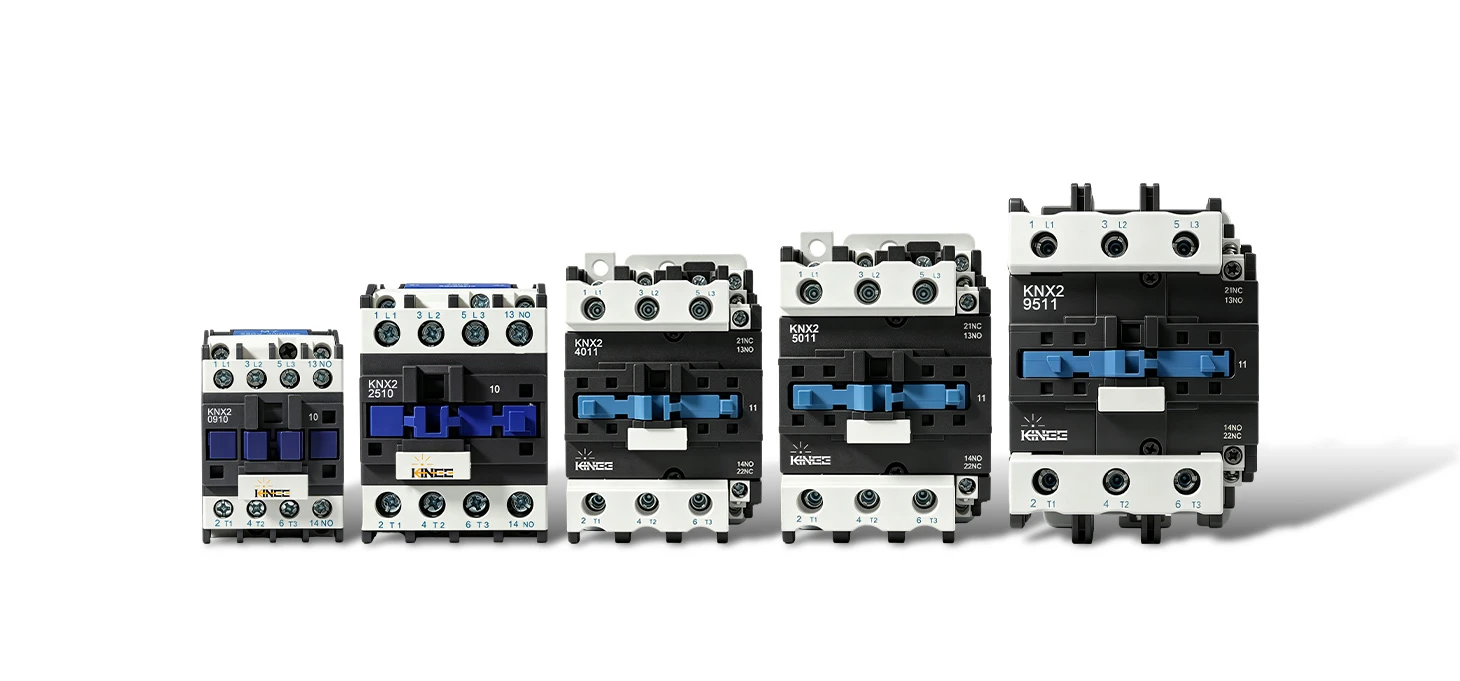

Contactoarele electrice de curent alternativ din seria KINEE KNX2 Contactoarele de curent alternativ cu bobină de-cupru au un aspect nou și o structură compactă. Acestea sunt utilizate în principal pentru pornirea și controlul frecvent al motoarelor de curent alternativ, conectarea și deconectarea de la distanță a circuitelor și pot fi combinate cu relee termice adecvate de suprasarcină, împreună cu bobina de cupru de contact electric AC All-, pentru a forma demaroare electromagnetice.
Contactorul electric de curent alternativ Bobina de cupru complet-asigură o funcționare fiabilă și o durată lungă de viață. Conform standardelor: IEC 60947-1, IEC 60947-4-1, Contactor electric AC Bobină din cupru.
Parametrii tehnici
|
Articol |
KNX2-09(Z) |
KNX2-12(Z) |
KNX2-18(Z) |
KNX2-25(Z) |
KNX2-32(Z) |
||
|
Grad cadrua |
09~12 |
18 |
25 |
32 |
|||
|
Tensiune nominală de rezistență la impuls Uimp (kV) |
8 |
||||||
|
Taxa nominală |
Zi de lucru de opt-ore, zi de lucru continuă, zi de lucru cu durată scurtă-, zi de lucru intermitentă (factor de încărcare 40%) |
||||||
|
Curent de scurtcircuit limitat-Iq (kA) |
50 (400V) |
||||||
|
Distanța arcului (mm) |
10 |
||||||
|
Limitarea impedanței (Ω) |
0.05 |
||||||
|
Tipul de siguranță potrivit |
gG20 |
gG32 |
gG40 |
gG50 |
|||
|
Curentul nominal al siguranței potrivite (A) |
20 |
32 |
40 |
50 |
|||
|
Tip de coordonare |
Coordonarea tip „2”. |
||||||
|
Model de releu termic de suprasarcină potrivit |
NR2-25 |
NR2-25,36 |
|||||
|
Parametrii circuitului auxiliar |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie:AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0.15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Tipul de siguranță utilizat în circuitul auxiliar |
gG10 |
||||||
|
bobina AC |
50 Hz |
Preluare-(VA) |
Mai mic sau egal cu 70 |
Mai mic sau egal cu 70 |
Mai mic sau egal cu 70 |
Mai mic sau egal cu 110 |
Mai mic sau egal cu 110 |
|
Ținere (VA) |
Mai mic sau egal cu 9 |
Mai mic sau egal cu 9 |
Mai mic sau egal cu 9,5 |
Mai mic sau egal cu 14 |
Mai mic sau egal cu 14 |
||
|
Putere (W) |
1.8~2.7 |
1.8~2.7 |
3~4 |
3~4 |
3~4 |
||
|
bobină DC |
Putere (W) |
Mai mic sau egal cu 9 |
Mai mic sau egal cu 9 |
Mai mic sau egal cu 11 |
Mai mic sau egal cu 11 |
Mai mic sau egal cu 11 |
|
|
Bucla de control Uimp (kV) |
6 |
||||||
|
Gama de mișcare |
Tensiune de tragere: (85%~110%) Noi; Tensiune de eliberare: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
|
Articol |
KNX2-40(Z) |
KNX2-50(Z) |
KNX2-65(Z) |
KNX2-80(Z) |
KNX2-95(Z) |
||
|
Grad cadrua |
40~65 |
80~95 |
|||||
|
Tensiune nominală de rezistență la impuls Uimp (kV) |
8 |
||||||
|
Taxa nominală |
Zi de lucru de opt-ore, zi de lucru continuă, zi de lucru cu durată scurtă-, zi de lucru intermitentă (factor de încărcare 40%) |
||||||
|
Curent de scurtcircuit limitat-Iq (kA) |
50 (400V) |
||||||
|
Distanța arcului (mm) |
12 |
||||||
|
Limitarea impedanței (Ω) |
0.05 |
||||||
|
Tipul de siguranță potrivit |
gG63 |
gG80 |
gG125 |
||||
|
Curentul nominal al siguranței potrivite (A) |
63 |
80 |
125 |
||||
|
Tip de coordonare |
Coordonarea tip „2”. |
||||||
|
Model de releu termic de suprasarcină potrivit |
NR2-93 |
||||||
|
Parametrii circuitului auxiliar |
Ith(A) |
10 |
|||||
|
AC-15 |
Ue/Ie:AC380V/400V/0,95A |
||||||
|
DC-13 |
Ue/Ie: DC220V/250V/0.15A |
||||||
|
Uimp (kV) |
6 |
||||||
|
Tipul de siguranță utilizat în circuitul auxiliar |
gG10 |
||||||
|
bobina AC |
50 Hz |
Preluare-(VA) |
Mai mic sau egal cu 300 |
Mai mic sau egal cu 300 |
Mai mic sau egal cu 300 |
Mai mic sau egal cu 300 |
Mai mic sau egal cu 300 |
|
Ținere (VA) |
Mai mic sau egal cu 45 |
Mai mic sau egal cu 45 |
Mai mic sau egal cu 45 |
Mai mic sau egal cu 57 |
Mai mic sau egal cu 57 |
||
|
Putere (W) |
6~10 |
6~10 |
6~10 |
6~10 |
6~10 |
||
|
bobină DC |
Putere (W) |
Mai mic sau egal cu 22 |
Mai mic sau egal cu 22 |
Mai mic sau egal cu 22 |
Mai mic sau egal cu 22 |
Mai mic sau egal cu 22 |
|
|
Bucla de control Uimp (kV) |
6 |
||||||
|
Gama de mișcare |
Tensiune de tragere: (85%~110%) Noi; Tensiune de eliberare: AC (20%~75%) Us, DC (10%~75%) Us |
||||||
"a" Contactoarele din aceeași clasă de cadru se referă la contactoare cu aceleași dimensiuni exterioare și structură interioară, cu doar unele diferențe de dimensiuni, dar curenți nominali de funcționare diferiți; de exemplu, KNX2-40 și KNX2-65 sunt contactoare din aceeași clasă de cadru (40~65).
